| 品牌：巨晨 | 型号：PZ673H/X/F-10C | 材质：铸钢 |
| 连接形式：法兰 | 订货号：25461 | 加工定制：否 |
| 货号：25461 | 公称通径：250mm | 密封形式：硬密封型 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 形态：旋转式 | 零部件及配件：执行器 |
| 类型(通道位置)：直通式 | 适用介质：灰渣 | 用途：放料 |
| 规格：200 | 是否跨境货源：否 |

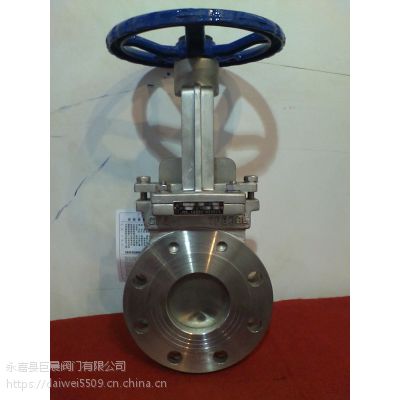

PZ673H/X/F-10C气动耐磨刀型闸阀、气动耐磨刀形闸阀具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便、防止介质外泄等优点。适宜在含粉尘或焦油的煤气管线中使用。
PZ673H/X/F-10C气动耐磨刀型闸阀、气动耐磨刀形闸阀主要性能规范
公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
1.0 1.6 | 1.5 2.4 | 1.1 1.8 | ≤900℃ | 纸浆、污水、煤浆、灰、渣水混合物 |
PZ673H/X/F-10C气动耐磨刀型闸阀、气动耐磨刀形闸阀主要零部件材质
体、盖 | 闸板 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ673H/X/F-10C气动耐磨刀型闸阀、气动耐磨刀形闸阀主要外形及连接尺寸(mm)
公称压力 | DN | L | D2 | D1 | H | Z-M | Do | W(Kg) |
1.O MPa | 50 | 48 | 100 | 125 | 285 | 4-M16 | 180 | 8 |
65 | 48 | 120 | 145 | 298 | 4-M16 | 180 | 10 | |
80 | 51 | 135 | 160 | 315 | 4-M16 | 220 | 12 | |
100 | 51 | 155 | 180 | 365 | 8-M16 | 220 | 14 | |
125 | 57 | 185 | 210 | 400 | 8-M16 | 230 | 22 | |
150 | 57 | 210 | 240 | 475 | 8-M20 | 280 | 29 | |
200 | 70 | 265 | 295 | 540 | 8-M20 | 360 | 38 | |
250 | 70 | 320 | 350 | 630 | 12-M20 | 360 | 66 | |
300 | 76 | 368 | 400 | 780 | 12-M20 | 400 | 100 | |
350 | 76 | 428 | 460 | 885 | 16-M20 | 400 | 119 | |
400 | 89 | 482 | 515 | 990 | 16-M22 | 400 | 195 | |
