| 品牌：巨晨 | 型号：PZ673H/X/Y-10C | 订货号：1456 |
| 加工定制：否 | 货号：1455 | 公称压力：1.0 |
| 公称直径：200mm | 产品别名：气动耐磨刀型闸阀 | 适用范围：排渣 |
| 材质：不锈钢 | 连接形式：法兰 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 类型：直通式 |
| 外形：中型 | 流动方向：单向 | 形态：旋转阀 |
| 零部件及配件：执行器 | 用途：放料 | 规格：DN200 |
| 是否跨境货源：否 |
气动耐磨刀形闸阀、气动耐磨刀型闸阀、电控气动耐磨刀形闸阀型号代表：
阀门类型代号：“PZ"表示刀型闸阀；
驱动形式代号：“6"表示气动执行器；
连接形式代号：“7"表示对夹式；
结构形式代号：“3"表示单闸板；
密封面材料代号：“Y"表示堆焊合金；
具体型号有:
PZ673H-6，PZ673H-10，PZ673H-16; (阀体：铸铁)
PZ673H-6C，PZ673H-10C，PZ673H-16C; (阀体：铸钢)
PZ673H-6P，PZ673H-10P，PZ673H-16P; (阀体：不锈钢304/ 304L)
PZ673H-6R，PZ673H-10R，PZ673H-16R; (阀体：不锈钢316/316L)

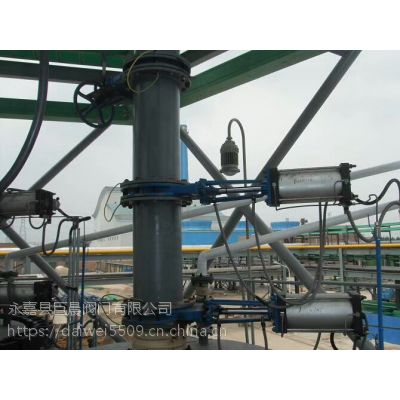

气动耐磨刀形闸阀、气动耐磨刀型闸阀、电控气动耐磨刀形闸阀气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢(PZ673H-10C/16C)、不锈钢(PZ673F-10P/16P PZ673Y-10P/16P)，具有排渣功能的的闸阀。
采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多 个冲洗口。刀板底端加工成刀刃，光洁度高，***了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
【气动耐磨刀形闸阀、气动耐磨刀型闸阀、电控气动耐磨刀形闸阀产品性能参数】
PZ73H、PZ73F、PZ73Y主要性能参数 | ||||
型号 | PN | 工作压力 / MPa | 用温度 / ℃ | 用介质 |
PZ73H-10C/16C | 10、16 | 1.0、1.6 | ≤ 100 | 纸浆、污水、煤浆、灰渣水泥混合物 |
PZ73F-10P/16P | ||||
PZ73Y-10P/16P | ||||
【产品零部件材料】
PZ73H、PZ73F、PZ73Y 型刀型闸阀(刀闸阀)零部件材料 | |||||
型号 | 材料 | ||||
阀体 | 阀杆 | 密封面 | 填料 | ||
PZ73H-10C/16C | WCB | 2Cr13 | 硬质合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨环 | |
PZ73F-10P/16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | |||
PZ73Y-10P/16P | CF8 (304) | 0Cr18Ni9 (304) | |||
气动耐磨刀形闸阀、气动耐磨刀型闸阀、电控气动耐磨刀形闸阀产品外形及结构尺寸 (PN10)
PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀(刀闸阀)外形及结构尺寸 (mm) | |||||||
DN | L | D | D1 | D2 | H | z×M | D0 |
50 | 43 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
65 | 46 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
80 | 46 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
100 | 52 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 335 | 295 | 265 | 540 | 8×M20 | 360 |
250 | 68 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
300 | 78 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
350 | 78 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
400 | 102 | 565 | 515 | 482 | 990 | 16×M22 | 400 |
450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 | 560 |
500 | 127 | 670 | 620 | 585 | 1200 | 23×M22 | 530 |
600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 | 600 |
800 | 190 | 1010 | 950 | 898 | 2×M | 24×M30 | 680 |
